裁判椅适用于一般学校比赛，机关比赛，专业比赛等。一改以往裁判站着拿笔记录比赛进度的情况，裁判椅更加适合于裁判，使裁判更方便快捷的记录比赛情况。

为实现上述目的，本实用新型所采用的技术方案如下：

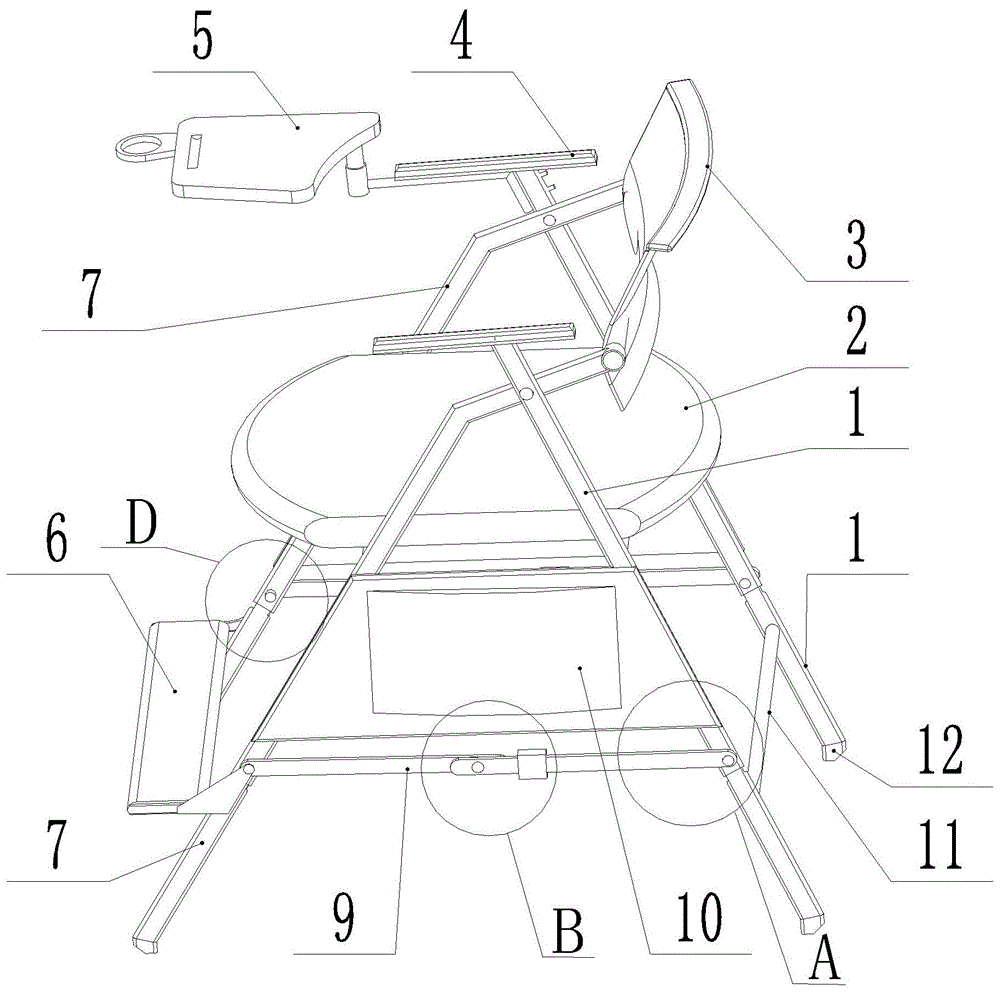

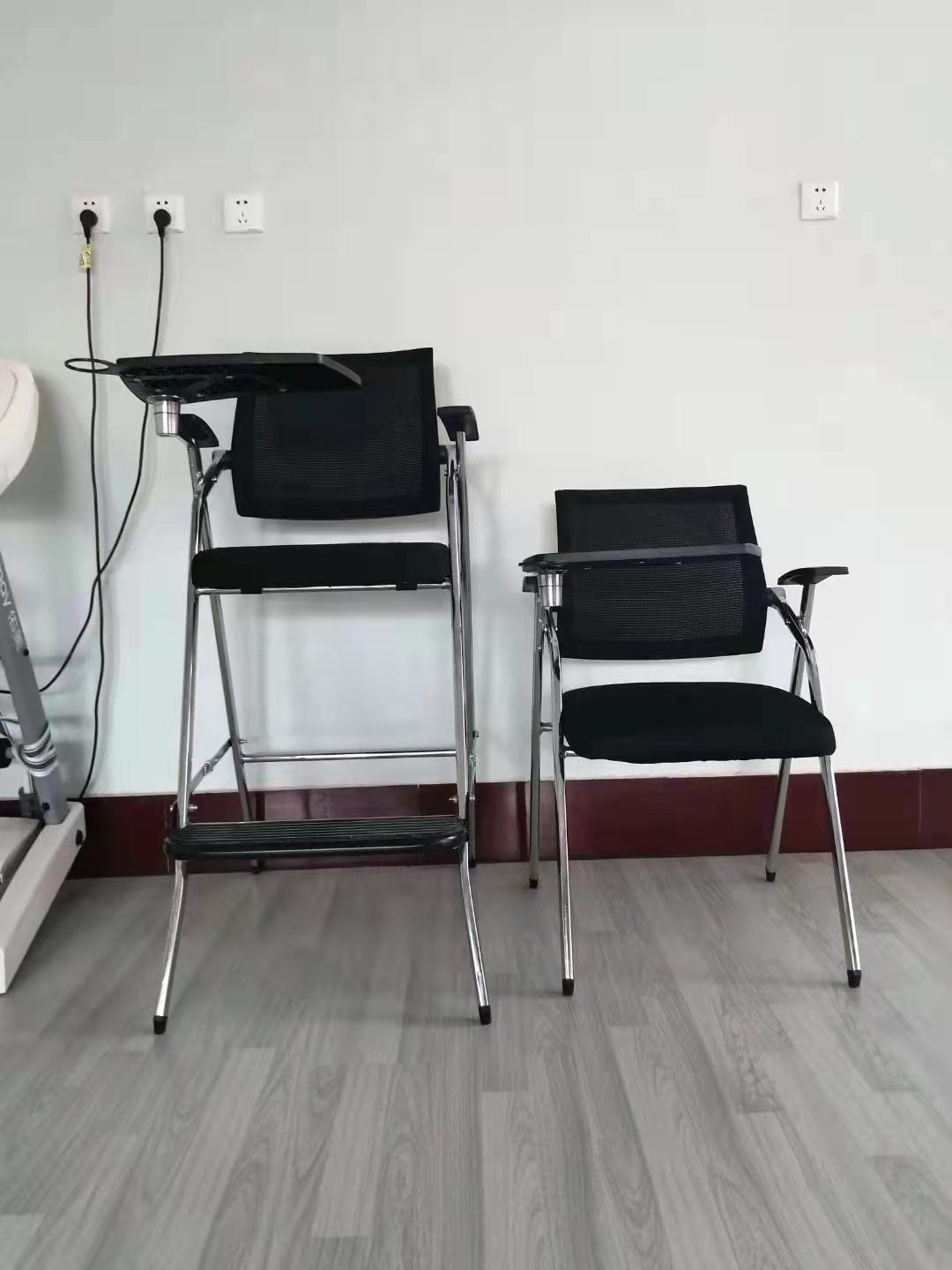

一种乒乓球裁判椅，包括靠背、支撑架、扶手和椅座，所述支撑架设置于椅座和靠背的两侧，支撑架包括通过铰轴转动连接的前支撑架和后支撑架，前支撑架和后支撑架的铰轴设置于椅座的上方，靠背固设于两侧前支撑架的上端之间，两个扶手分别固设于两侧后支撑架的上端，同侧的前支撑架和后支撑架通过可自锁的连接机构连接，前支撑架和后支撑架为高度可调结构；两侧前支撑架的下部设有与其转动连接的脚踏装置；其中一个扶手的前方设有用于放置记分牌的置物装置；前支撑架和后支撑架之间设有用于存放物品的收纳单元。

，所述前支撑架包括通过连接件连接的前上支撑架和前下支撑腿，所述后支撑架包括通过连接件连接的后上支撑架和后下支撑腿。

所述前下支撑腿和后下支撑腿的下端均设有防滑底脚。

所述连接机构包括第一连接杆和第二连接杆，第一连接杆的一端与第二连接杆的一端铰接，第一连接杆与第二连接杆通过自锁扣自锁固定，第一连接杆的另一端与前支撑架通过连接件转动连接，第二连接杆的另一端与后支撑架通过连接件转动连接。

，所述脚踏装置包括脚踏板、固设于脚踏板两侧的连接板和设置于脚踏板上的防滑垫，脚踏板通过两侧的连接板与两侧前支撑架转动连接。

，所述置物装置包括置物台和第三连接杆，置物台的上表面设有凹槽，第三连接杆一端固设于一侧前支撑架的上端，第三连接杆的另一端通过中间轴与置物台转动连接。

所述中间轴包括同轴布置的第一中间轴和第二中间轴，第一中间轴的一端与置物台固定连接，第二中间轴的一端套装在第一中间轴的另一端且二者转动连接，第二中间轴的另一端与第三连接杆的另一端转动连接且两者轴线垂直。

所述置物装置还包括水平设置的挂环，所述挂环的一端转动连接于置物台的底面。

，所述置物台的底面设有用于限定挂环旋转角度的限位杆。

进一步的，所述收纳单元包括设于同侧前支撑架和后支撑架之间的柔性布料，所述柔性布料的外侧面设有上方敞口的收纳袋。

本实用新型由于采用了上述的结构，其与现有技术相比，所取得的技术进步在于：裁判椅的一个扶手的前方设有用于放置记分牌的置物装置，具有了裁判桌和裁判椅二者共同的功能，且占用空间小，移动方便；前支撑架和后支撑架为高度可调结构，比赛时采用高态，便于裁判员对比赛的观察和裁定，平时采用低状态，作为普通椅子使用；前支撑架和后支撑架采用可自锁的连接机构连接，裁判椅使用时自锁机构锁定后可以使裁判椅的前支撑架和后支撑架处于相对固定状态，使整个裁判椅具备较好的稳定性；裁判椅两侧前支撑架的下部设有与其转动连接的脚踏装置，裁判员裁定比赛时可将脚放置于脚踏装置上，具有良好的舒适性；前支撑架和后支撑架之间设有用于存放记分牌的收纳单元，可将记分牌或其他物品放于其中，记分牌携带方便，综上，本实用新型具有占用空间小，移动方便，裁判椅高度较高方便裁定，裁判椅稳定性和舒适性好，记分牌携带方便的优点，适用于体育用裁判椅领域中乒乓球裁判椅的推广。
